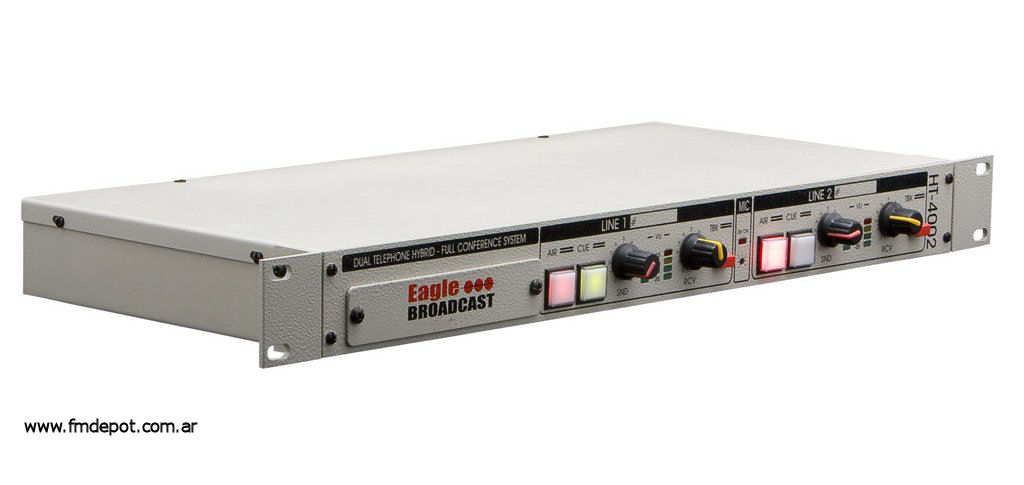

El Híbrido Telefónico HT-4002 es un módulo de interconexión telefónica completo, que incluye todas las herramientas para operar una o dos líneas telefónicas, como así también líneas punto a punto.
Asimismo tiene todas las prestaciones de manejo necesarias para un trabajo cómodo, sencillo y con alta calidad de audio que se destaca entre los equipos de su clase.
Este sistema puede ser utilizado en aplicaciones de uso variado, incluso en situaciones de alta complejidad, donde las exigencias de trabajo son muy intensas por la cantidad de operaciones requeridas.
Se trata de un equipo de alta performance para el manejo de las comunicaciones radiales y televisivas. Cuenta con una tecnología que combina la calidad de audio analógica con la precisión digital. Además cuenta con un sistema de ajuste automático controlado por PIC que asegura una óptima calidad de audio a la hora de las conferencias múltiples.
La instalación del HT-4002 es muy sencilla, por medio de conectores de uso estándar como el RJ 11 que permite una fácil montaje y un servicio rápido.

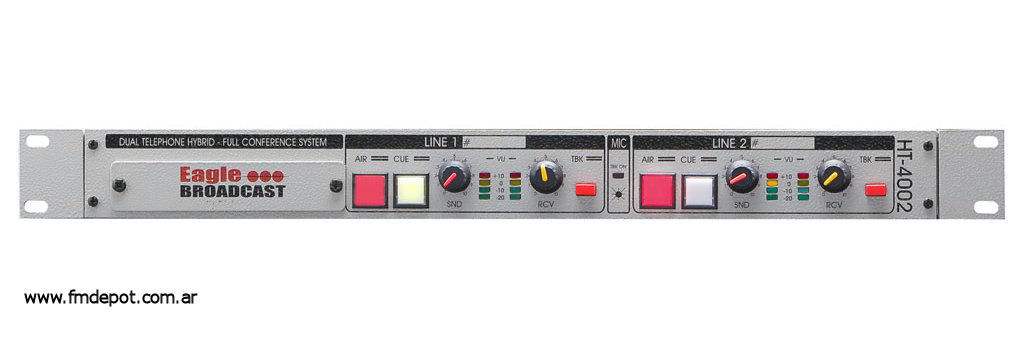

La operación del HT-4002 es simple: su práctico panel frontal con todos los comandos y ajustes de niveles de la señal, al igual que sus indicadores, hacen de este híbrido telefónico un equipo muy confiable para el manejo de las comunicaciones.
El HT-4002 se caracteriza también por su fácil operación ya que el control de los niveles de audio y de sus funciones principales se encuentran en el frente del equipo.
Cuando un llamado telefónico entra al HT-4002, se manifiesta iluminando en forma parpadeante el pulsador de AIR y CUE (puede ser seleccionado internamente mediante un puente para que solamente parpadee AIR o CUE indistintamente). Al pulsar este comando se conecta la comunicación a la consola, y el llamado está en condiciones de ser emitido al aire o para establecer la comunicación previa CUE.
Las indicaciones del vúmetro nos darán el nivel de retorno (SND) y de recepción (RCV) del llamado telefónico, posibilitando el ajuste con sus correspondientes potenciómetros.
Si se requiere reajustar el NULL, esto solamente puede ser realizado en forma previa, colocando el llamado en CUE y presionando el pulsador “AUTO” de la línea que se pretende reajustar, ubicada en el compartimiento frontal de esta unidad.
En la posición CUE el talk-back (TBK) nos permite dialogar con el interlocutor y realizar los ajustes de niveles, o bien mantener en espera el llamado mientras la otra línea esté en el aire.
En posición AIR el talk-back (TBK) esta inhibido para su utilización, solamente se podrá utilizar mientras alguna de las líneas esté en CUE. Esto es para impedir que errores involuntarios de operación perjudiquen la emisión de la señal al aire.
Cuando dos llamados estén simultáneamente al aire, la multiconferencia es activada automáticamente, posibilitando el diálogo entre todos los participantes de la conferencia.
Cuando hay una comunicación en el aire por una de las líneas del HT-4002, y una segunda comunicación ingresa, es posible evitar que esta salga al aire. Se puede colocar la segunda comunicación en CUE para que el interlocutor escuche el programa pero bloquea su emisión.
Prestaciones
El HT-4002 ofrece, entre sus varias prestaciones:
Ajuste automático del rechazo local (NULL).
Indicación continua del audio entrante y saliente.
Micrófono incorporado (Talk- Back).
Talk-Back individual por línea
Entradas y salidas balanceadas.
Multiconferencia automática al tomar dos líneas simultáneamente.
Salidas disponibles para conectar varias unidades.
Ajustes de nivel de Envío y Retorno.
Trabaja tanto con línea telefónica como con líneas punto a punto.
Accionamientos digitales totalmente remotizables.
Salida de monitor amplificada de 0,3 W (elimina el uso de aparatos telefónicos para el contacto previo a la puesta en el aire)
Fuerte rechazo a la realimentación sonora
Alta inmunidad a la radiofrecuencia e interferencias de RF
Aplicaciones más frecuentes:
Talk show en Radio y TV.
Entrevistas telefónicas al aire.
Entrevistas telefónicas para grabaciones.
Interfaz telefónica para actos con público (auditorios, iglesias, espectáculos en vivo)
RESPUESTA EN FRECUENCIA y NIVEL DE SEÑAL DE AUDIO (Referencia 1 kHz)
Línea telefónica hacia salida RCV: -10 dBm 330 – 3300 Hz +/- 1 dB
SND hacia línea telefónica: Limitada por normativa estándar a 9 dBm
300 – 3300 Hz +/- 1 dB
HÍBRIDO
Puente de Wheatstone: rechazo típico mayor a 40 dBm según línea

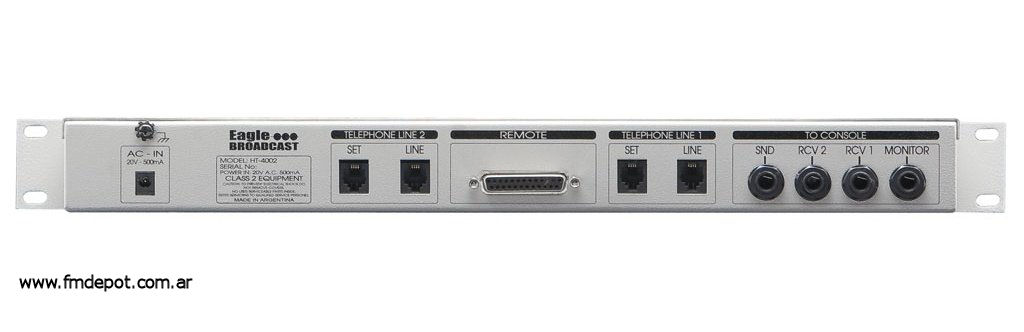

Conectores panel trasero:
Send in: Jack estéreo 6,5 mm
Receiver out: Jack estéreo 6,5 mm
Set: Jack telefónico RJ11
Line: Jack telefónico RJ11
Monitor: Jack mono 6,5 mm
Remote: DB25
DIMENSIONES
Alto: 44 mm
Ancho: 484 mm
Profundidad: 190 mm
ALIMENTACIÓN: 220 V CA /12 W (Transformador provisto)
HIBRIDO DE DOS LINEAS EAGLE HT-4002
